一、用途

超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。

由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。

超声波测水位原理

发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D＝C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。再通过减法运算就可得出液位值。

量水堰槽的测流量原理

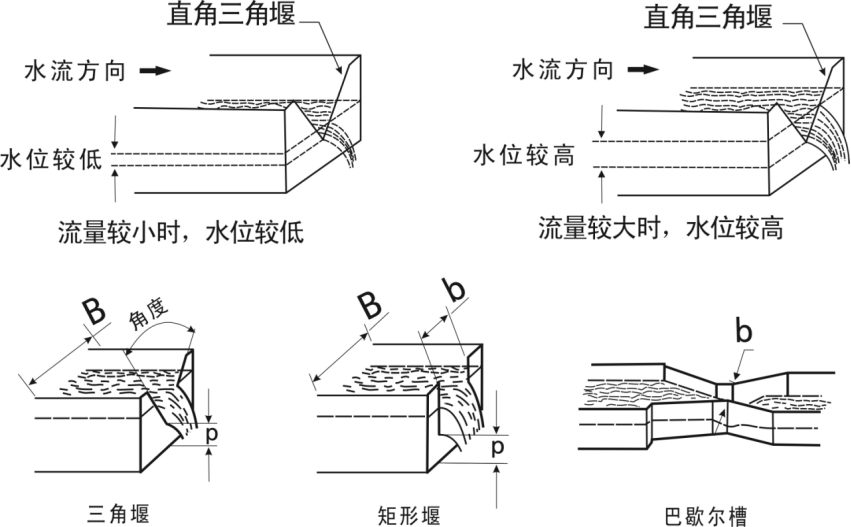

流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如下图）。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。

常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如下图）：

测量范围:0.1升/秒～99999.99米/小时，根据不同的堰槽来确定。

累计流量最大为：4290000000.00立方米

液位最大量程:1米，2米，5米,10米四种，更大范围，需要定做。

液位测量精度:0.5%

分辨率:3mm或0.1%（取大者）

显示:中文液晶显示

流量测量精度:符合国标要求的巴歇尔槽、三角堰是1～5%。

             符合国标要求的矩形堰是10%

             非标堰槽是10～50%。
